Коррозионные испытания материалов на газодинамическом стенде

Испытания:

Определение коррозионной стойкости и жаростойкости материалов в условиях, имитирующих среду в проточной части газотурбинных двигателей в условиях высокотемпературной солевой коррозии и высокотемпературного окисления, с анализом состава газов в испытательной камере по следующим компонентам: O2, CO, CO2, SO2, NOx при варьируемой температуре и скорости потока газа в объеме рабочей камеры.

Научные исследования:

Исследование влияния воздействия повышенных температур, водяного пара с содержанием соли и продуктов сгорания топлива на коррозионную стойкость и жаростойкость материалов.

Оборудование:

Газодинамический испытательный стенд СИГ-1.

Уникальный экспериментальный стенд, позволяющий имитировать среду в проточной части газотурбинных двигателей в условиях высокотемпературной солевой коррозии и высокотемпературного окисления.

Характеристики газодинамического испытательного стенда:

- температура испытаний – до 1050 °C;
- топливо для газодинамического стенда – дизельное топливо;
- горючий газ – пропан / метан;
- распыляемая среда – морская атмосфера в виде соляного пара NaCl и Na2SO4.

Стенд состоит из рабочей камеры, горелки с магистралями подачи кислорода и горючего газа, системы охлаждения отводимых продуктов горения, систем подачи соляного пара и топлива, системы анализа состава газов в испытательной камере, системы нагрева и поддержания температуры, а также измерителя скорости потока газов.

В рабочей камере размещаются испытываемые образцы требуемой геометрии.

Горелка обеспечивает подъем и поддержание температуры рабочей камеры.

Система подачи соляного пара имитирует коррозионную среду, образованную морской атмосферой и каплями морской воды, попадающими в ГТД.
Система подачи топлива обеспечивает имитацию среды горения топлива, загрязненного серой.

Система анализа состава газов обеспечивает анализ газов в испытательной камере по следующим компонентам: O2, CO, CO2, SO2, NOx.

Измеритель скорости потока газов позволяет оценивать скорость варьируемого потока газов в рабочей камере.

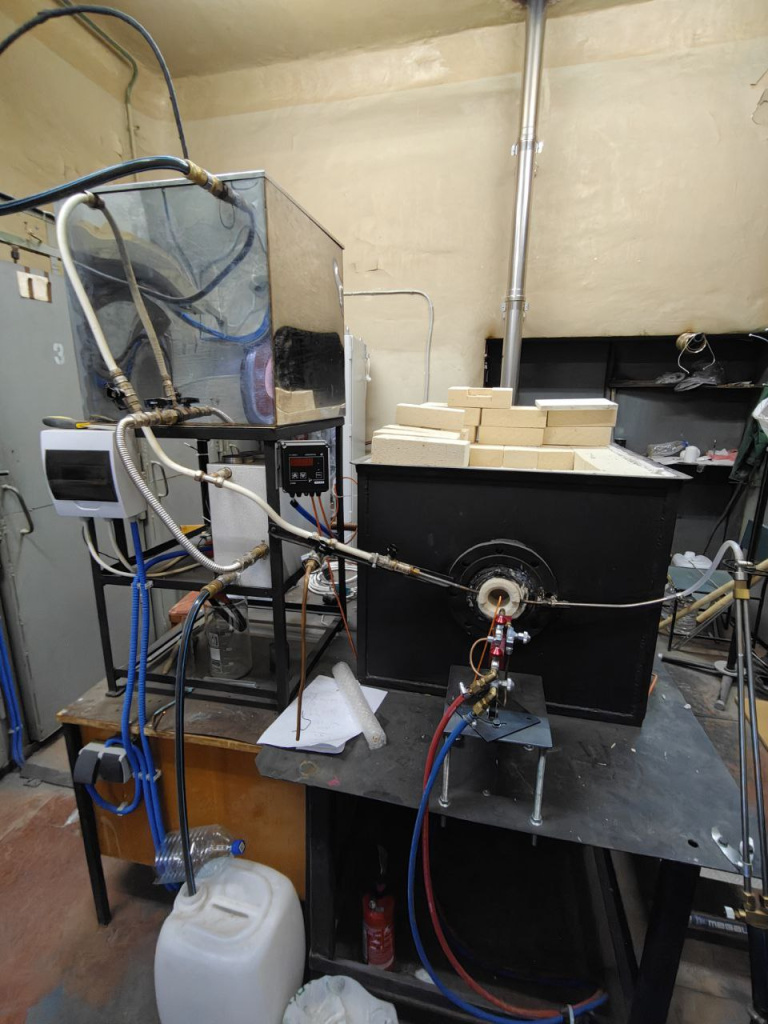

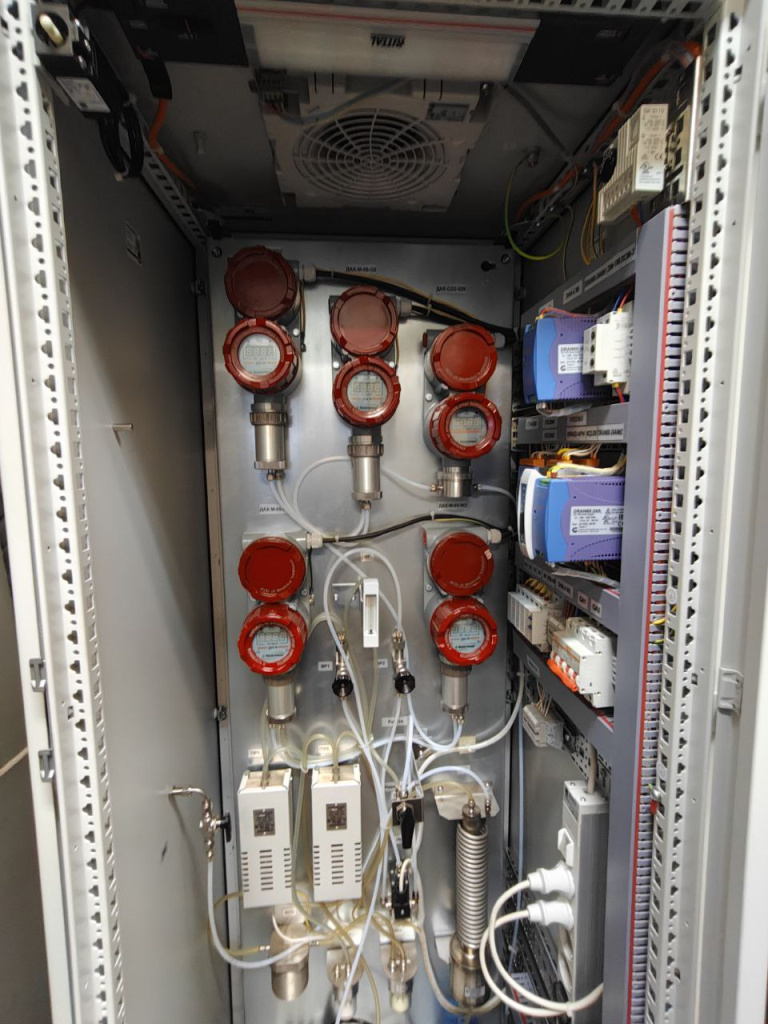

Газодинамический испытательный стенд СИГ-1	Система анализа состава газов

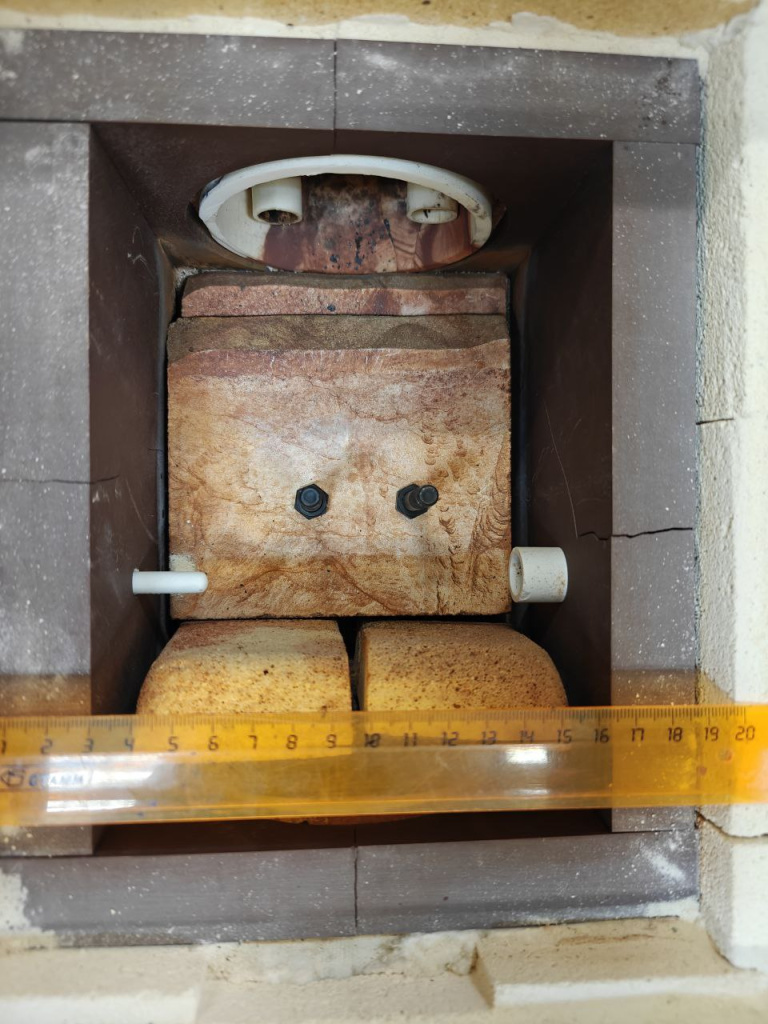

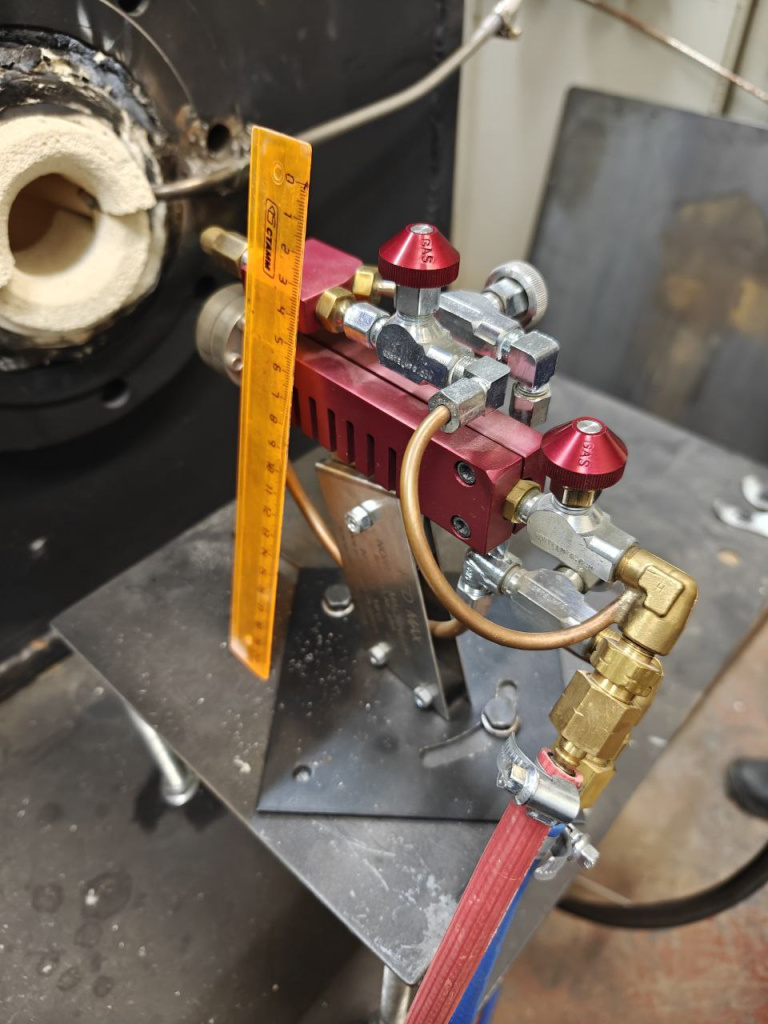

Рабочая камера	Горелка
